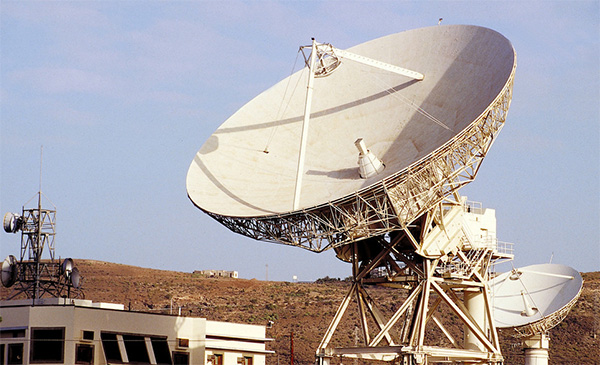

在講述如何采集雷達信號2048x2048分辨率之前，我們先來了解一下什么是雷達，雷達：是英文Radar（radio detection and ranging）的音譯，意為無線電探測和測距，是用電磁波的方法探測目標并測定它們的空間坐標位置，也叫無線電子定位設備。其原理是通過設備發射機經天線把電磁波能量射向目標空間的某一個方位，碰到該方位物體后反射回電磁波給雷達天線接收，再回傳給接收設備進行分析處理，由此獲得目標至電磁波發射點的距離、徑向速度、方位、高度等信息即雷達信號。

　　雷達系統通過各種復雜的電子設備分析處理，形成可視化信號后顯示在了儀器屏幕中，而想把這種高質量的信號采集并存儲下來的話，現在的市場中卻少有能達到原始圖像還原效果的采集設備，因此出現了虎頭蛇尾的結果，前端處理顯示的清晰，后端采集效果卻差強人意。本文我們就來講述的一下如何解決這一問題，從而做到完美監視及全分辨率2048x2048的高清晰雷達信號采集。

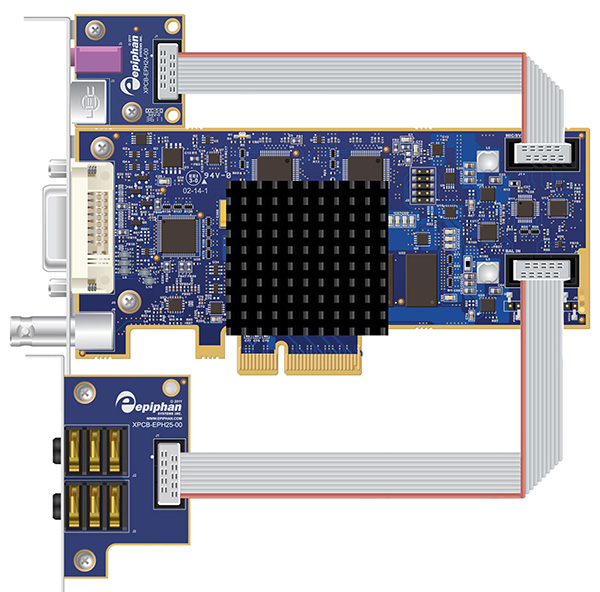

　　要實現此功能，就需要一款能采集高頻刷新率，及高清分辨率達2048x2048的專業級圖像質量的板卡，艾普飛公司的一款內置性能最高的雙路輸入PCIe采集卡DVI2PCIe Duo就是為此而生，它通過DVI、VGA、SDI音/視頻源和未加密的HDMI源無損采集視頻，支持采集分辨率高達2048x2048，刷新頻率識別高達120Hz。完全兼容于Windows 、Mac OS、Linux平臺上運行的第三方記錄、流媒體、會議和視頻分析軟件等應用程序。如果您的設備只有模擬AV信號的話，那么還可以通過一個可選的A/V kit擴展板增加對AV和S-Video視頻及3.5’立體聲音頻的支持或非平衡?”TRS大三芯音頻輸入。

　　下面我們先來做一下準備工作：

　　１.  需要一臺主流高配置的計算機，并且至少有一個PCIe x4或以上的PCIe插槽。

　　２.  支持2048x2048分辨率的顯卡和顯示器（如果不能支持，那么只能采集后放到別的可支持2048分辨率顯示器的計算機中觀看，以免因采集的高清晰圖像畫面太大而被迫壓縮變形，造成采集效果不好的假像）。

　　３.  雙通道的DVI線纜一條，如果是單通道DVI線纜則因速率不夠而不能采集2048的高分辨率。

　　接下來在關機情況下，將這款能采集高清高頻率的采集板卡DVI2PCIe Duo，插到這臺高配置計算機的PCIe x4插槽中，并擰緊螺絲固定。再將雷達儀器設備的信號顯示輸出端，通過DVI線纜與高頻率采集卡的DVI輸入端相連，并擰緊線纜接頭端的螺絲，以防接觸不實而造成采集圖像虛化。然后，開機啟動發現新硬件后忽略，通過隨板卡配帶的驅動光盤安裝驅動，如果是非Windows操作系統，側請聯系供應商咨詢匹配驅動。

　　打開桌面上已安裝完成的采集軟件Epiphan Capture tool，如果此時顯示”Capture device not found”則是說明板卡驅動沒有安裝成功，若顯示Ｎo Singal則說明沒有信號輸入，當信號輸入正確后，會在標題欄中顯示出板卡的序列號及信號源的分辨率和刷新率。

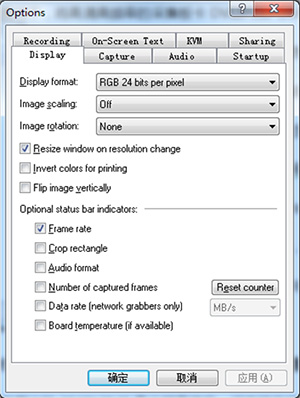

　　點擊軟件菜單欄中Tools下的Options選項，調出板卡的參數設置，在Display項中可以設置采集的色彩空間，窗口縮放，圖像旋轉，及幀速率和裁剪尺寸的大小顯示等信息。

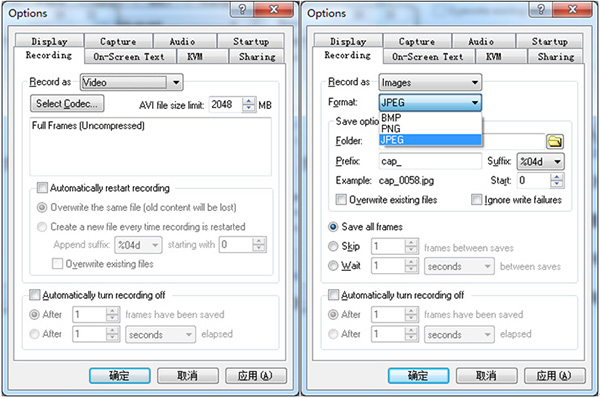

　　在Recording項中可以設置采集為視頻格式或是圖片格式，視頻格式下限制文件大小為2G，可通過下面的設置選項選擇采集的格式，及自動分斷采集或是限時采集及限制幀數停止采集功能。而圖片格式下，可設置圖片為BMP、PNG、JPEG等序列或單幀格式，還可設置兩張圖片的間隔時間或是限制停止采集。

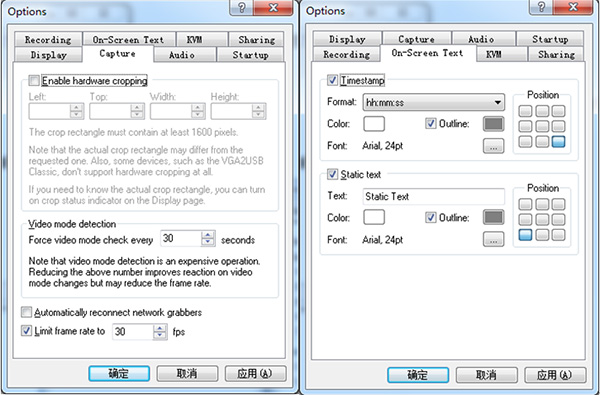

　　在Capture選項中可以設置區域采集及限制幀速率的大小。在On-Screen Text選項中可以設置時間疊加和字幕疊加功能，并以九宮格的位置形式疊加顯示在九宮格的某一區域中。

　　如果這些功能還不能滿足您的要求，那么您可以通過提供的SDK開發包進行二次開發，或是使用其它更多的基于DirectShow 開發的第三方軟件來調用采集。

　　該款高頻率采集板卡DVI2PCIe Duo不僅支持雷達的2048*2048高分辨率信號，還支持安檢機中的Ｘ光機和醫療中CT的120Hz高頻刷新率采集，是采集專業高清質量圖像的理想首選。
